纵缝 LSW


1、通用介绍(General):
纵缝机床是用于工件的纵缝焊接的机床机构,可实现平板拼接、圆筒、锥形筒、及多边形体对接纵缝焊接,其特点为针对薄板焊接易变形而设计的一类专用焊接机床,通过提供背面衬套冷却与保护、正面琴键指尖压紧、精密小车提供准确可控的焊接运动从而确保工件焊后的平整度以及焊缝的正反面优良成型。纵缝机床的基本配置包含:台体、琴键压紧系统、对中系统、水冷芯轴、衬套、焊接移动小车及大梁。根据焊接工艺特性及用户产品结构特征不同,艾美特纵缝系列产品类型包括:外纵缝(LSW)、内纵缝(LSWI)、升降式纵缝(LSWE)、拼板纵缝(LSWFS)、立式纵缝(LSWV)、台式纵缝(LSWBP);此外,艾美特也提供针对用户具体产品要求的定制纵缝机床。

2、产品特性(Main Features):
amet
1、纵缝焊接机床主要由台体、大梁、小车、芯轴、箱体、底座构成;
2、产品设计合理可靠,制作工艺精良,结构件经过去应力热处理;
3、纵缝大梁采用直线导轨结构,配合伺服电机驱动,确保焊接小车运行精度;
4、主要元器件等均采用国际知名品牌,确保经久耐用;
5、纵缝芯轴包含水冷槽,配备衬套冷却管线(不含冷却水箱);
6、台体标配手动对中装置,可根据用户需求选项升级为气动或液压结构;
7、标准产品包含铝合金琴键及可反转更换的铜指尖,其他材质的指尖为选配;
8、琴键压力可调,最大75Kg/cm2(设计气压0.7MPa);指尖之间距离具有3~30mm可调整量;
9、标准外纵缝配备线性脚踏开关,方便操作者在纵缝全程及两侧操作;
10、标准纵缝焊接壁厚范围:0.5~10mm;精密纵缝最小焊接壁厚可达0.1mm;
11、标准产品电气要求依照国标(380V 50Hz),其他国家标准可选;
12、产品电气安全符合3C、CE、UL、CSA要求;
13、不同型式的纵缝机床结构见以下示意图,详细指标请联系销售,超出标准设计范围的可以定制。

amt

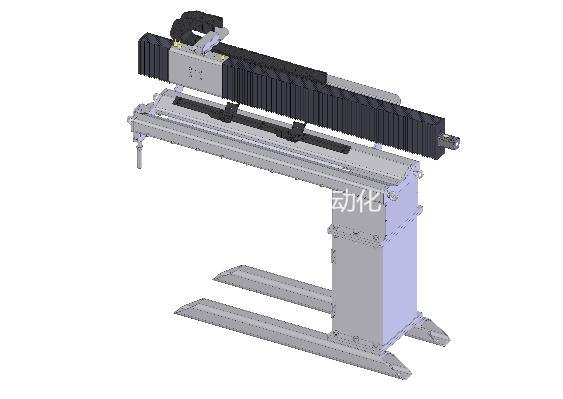

外纵缝(LSW)

详细信息请联系销售

amt

内纵缝(LSWI)

详细信息请联系销售

amt

拼板纵缝(LSWFS)

详细信息请联系销售

amt

升降式纵缝(LSWE)

详细信息请联系销售

amt

立式纵缝(LSWV)

详细信息请联系销售

amt

精密台式纵缝(LSWBP)

详细信息请联系销售
